# 设置方法来源,我的小伙伴:TKS
网络状态:
网络连接状态:光猫 -> 路由器A -> 路由器B -> PC
光猫网段:192.168.1.1
路由器A网段:192.168.20.1
路由器B网段:192.168.10.1
PC网段:192.168.10.250
路由器A 和 路由器B 均为openwrt系统
# 设置方法来源,我的小伙伴:TKS
网络状态:
网络连接状态:光猫 -> 路由器A -> 路由器B -> PC
光猫网段:192.168.1.1
路由器A网段:192.168.20.1
路由器B网段:192.168.10.1
PC网段:192.168.10.250
路由器A 和 路由器B 均为openwrt系统

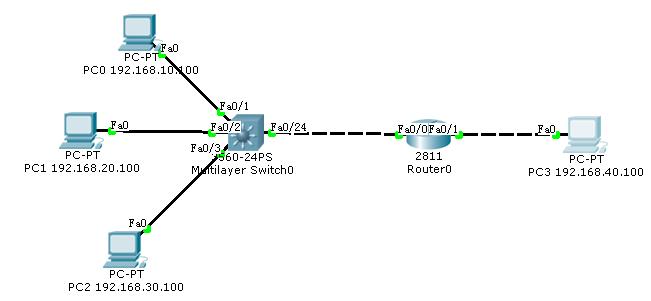

三层交换机配置拓扑图:
三层交换机的配置:
Switch>enable
Switch#config
Switch(config)#vlan 10 //创建Vlan 10
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#exit
Switch(config)#vlan 30
Switch(config-vlan)#exit
Switch(config)#int f0/1 //给fa0/1端口设置vlan 10
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit
Switch(config)#int f0/2
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit
Switch(config)#int f0/3
Switch(config-if)#switchport access vlan 30
Switch(config-if)#exit
Switch(config)#int vlan 10
Switch(config-if)#ip address 192.168.10.1 255.255.255.0
Switch(config-if)#exit
Switch(config)#int vlan 20
Switch(config-if)#ip address 192.168.20.1 255.255.255.0
Switch(config-if)#exit
Switch(config)#int vlan 30
Switch(config-if)#ip address 192.168.30.1 255.255.255.0
Switch(config-if)#exit
Switch(config)#int f0/24
Switch(config-if)#no switchport //启动端口
Switch(config-if)#ip address 10.0.0.1 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#ip route 0.0.0.0 0.0.0.0 10.0.0.2 //设置10.0.0.2为静态路由
Switch(config)#ip routing //启动路由功能
Switch(config)#exit
路由器的配置:
Router>enable
Router#config
Router(config)#int f0/1
Router(config-if)#no shutdown
Router(config-if)#ip address 192.168.40.1 255.255.255.0
Router(config-if)#exit
Router(config)#int f0/0
Router(config-if)#no shutdown
Router(config-if)#ip address 10.0.0.2 255.255.255.0
Router(config-if)#exit
Router(config)#ip route 0.0.0.0 0.0.0.0 10.0.0.1 //设置10.0.0.1为静态路由
Router(config)#exit
